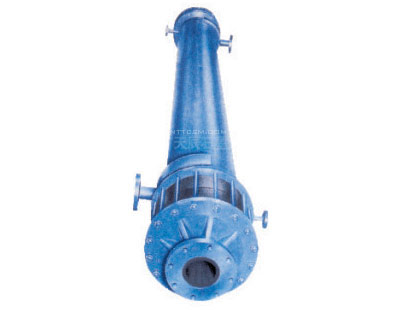

GH型浮头列管式石墨换热器



结构和特点

  结构简单、紧凑、流体阻力小,可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、振动较小的场合,并以作冷却(冷凝)器为好。

  本设备分不带气液分离器和带气液分离器两种结构,作冷凝器时应选用带气液分离器结构。

  本设备一般由¢22/¢32毫米挤压石墨管组装。也可生产¢36/¢50毫米石墨管组装的列管式石墨换热器。

  浮动管板的外圆密封一般用盘根密封,也用O型橡胶密封圈。


技术特性

  设计压力

  管程:0.3MPa(DN≤900)

     0.2MPa(DN>900)

  壳程:0.3MPa(DN≤1100)

     0.2MPa(DN>1100)

  设计温度

  管程:-20℃~130℃

  壳程:-20℃~120℃

  规格:5~810m2

  可根据用户需要设计、制造810m2以上的换热器。


产品优点

  1)所有的密封都容易检查

  2)低压力降

  3)产品规格大

  4)传热效率高

  5)价格便宜


用途

  本系列产品可用作冷却器、冷凝器。


南通天辰石墨设备有限公司,公司主要产品有各类:石墨换热器、系统工程、石墨冷却器、石墨冷凝器、石墨吸收器、石墨蒸发器、石墨加热器、石墨盐酸合成炉、石墨硫酸稀释冷却器、石墨降膜吸收器、三氯乙醛氯化塔、石墨填料塔、石墨急冷塔、石墨脱析塔、石墨碱洗塔、石墨衬里反应釜、石墨蒸发罐、石墨化工泵、石墨管件等,并可根据用户要求非标定制设备和工程。
