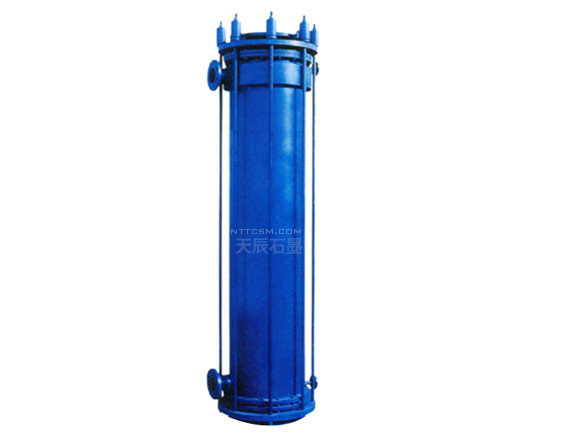

YKA型圆块孔式石墨换热器


  本设备采用单元换热块多块组装结构,换热块之间采用聚四氟乙烯O形圈或膨胀PTEE密封,设备整体加装压力弹簧作热胀冷缩的自动补偿机构。


技术特性

物料系统

设计压力:0.4MPa

设计温度:-20~165℃

冷却系统

设计压力:0.4Mpa

设计温度:-20~165℃

规格:1~60m2

可根据用户需要设计、使用压力超过以上范围,温度达200℃的设备,亦可另行设计。


结构型式、规格尺寸

1)结构型式见图

2)规格尺寸见表


主要优点

1)采用单元石墨块设计,被损坏的块材能迅速更换

2)石墨块之间采用垫片,不用粘接剂,拆、装简单,维护方便

3)添加石墨块即可增加换热器的面积

4)耐冲击力强


用途

  本系列产品可用作蒸发器、加热器、冷却器、冷凝器,单台设备面积5~200m2。
